Systém odťahu 2 x Ø 80

Určenie: Kondenzačné kotly
Pre radu kotlov: THERM 14, 18, 24, 25, 28, 45

Odťah spalín je určený pre plynové kondenzačné kotly s maximálnou teplotou spalín 120 °C v pretlakovej alebo podtlakovej prevádzke. Na odvod spalín sa ako materiál používa polypropylén, ktorý sa vyznačuje odolnosťou voči vlhkému prostrediu a dlhou životnosťou. Systém oddymenia v prevedení 2 x Ø 80 sa vyznačuje oddeleným nasávaním vzduchu a výdychom spalín.

Maximálne dĺžky odťahov spalín

Typ kotla H, V
THERM 14 KDN, KDZN, KDZN 5 2 x 11
THERM 18 KD, KDZ, KDZ 5 2 x 15
THERM 24 KDN, KDCN, KDZN, KDZN 5 2 x 11
THERM 25 KD, KDC, KDZ, KDZ 5 2 x 15
THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A 2 x 12
THERM 45 KD.A 2 x 5
Uloženie odťahu spalín: H - horizontálne V - vertikálne

Príklady inštalácie systému oddymenia 2 x Ø 80 (sanie/výdych)

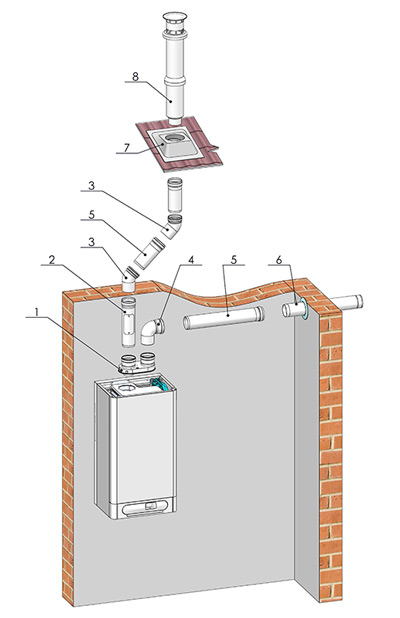

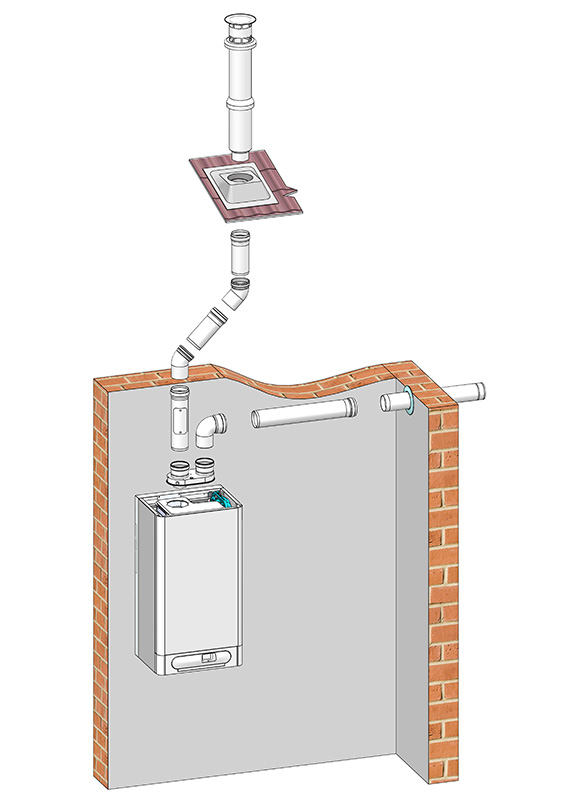

Horizontálne sania a vertikálne odťah spalín

  Názov položky Obj. číslo
1 Rozdělovač z ø 60/100 na 2x ø 80, pro 14, 17 a 28 KD... 212109
1 Rozdělovač z ø 80/125 na 2x ø 80, pro 45 KD.A
+ Redukční příruba z ø 80/105 na ø 80/125 pro 45 KD.A
27472
27468
2 Vsuvka s kruhovým kontrolním otvorem ø 80 211511
3 Koleno ø 80, 45° 26142
4 Koleno ø 80, 90° 26143
5 Trubka prodlužovací ø 80 - 0,5 m
Trubka prodlužovací ø 80 - 1,0 m
24666
26141
6 Trubka sací ø 80, 1 m 26435
7 Průchodka střechou šikmá, otvor ø 125 mm 28014
8 Komínek vertikální ø 80 (vnější ø 125 mm) 211258
9 Koleno ø 80, 90° s kontrolním otvorem 212755
10 Výdušná trubka ø 80, 1 m 26144
11 Komínová hlavice, ø 80 28167
  Prodloužení ohebné, 1,5 m 26874
  Držák do komína vč. kolena 90° 28201
  Vystřeďovací díl do komína 21961

System odťahu spalín pre kondenzačné kotly 2 x Ø 80 - vertikálne

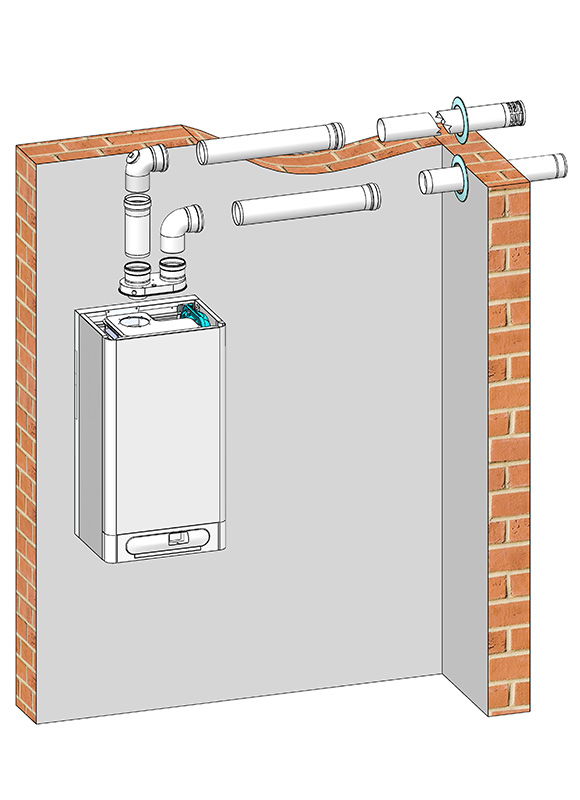

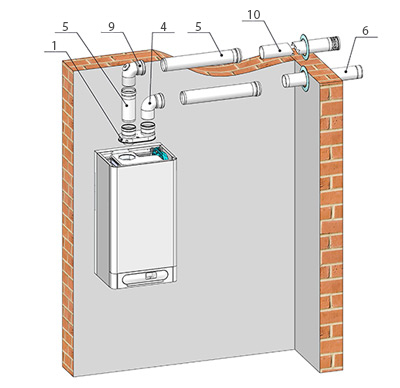

Horizontálne sania aj odťah spalín

System odťahu spalín pre kondenzačné kotly 2 x Ø 80 - horizontálny

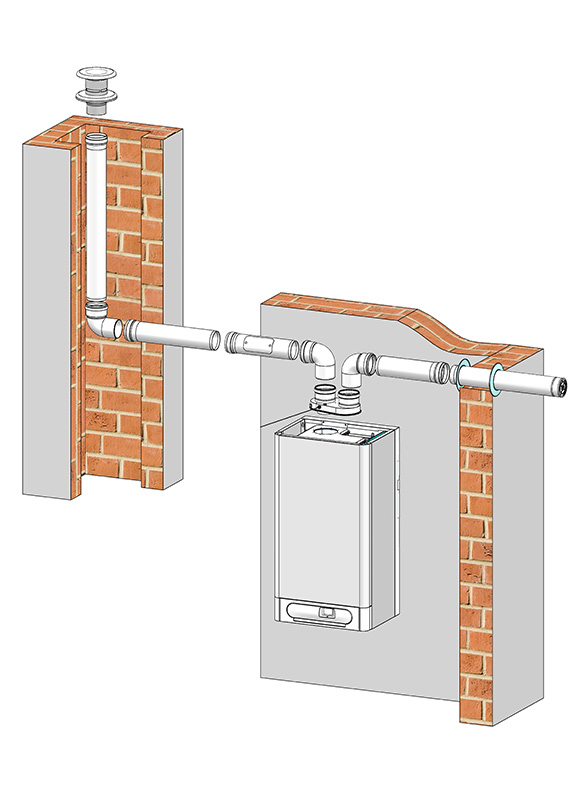

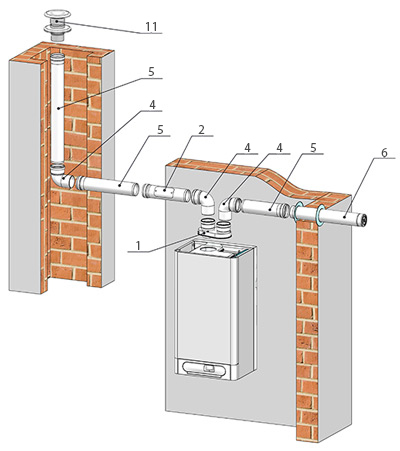

Horizontálne sania a vertikálne odťah spalín

System odťahu spalín pre kondenzačné kotly 2 x Ø 80 - vertikálne_v2
