Systém odťahu Ø 60/100

Určenie: Kondenzačné kotly
Pre radu kotlov: THERM 14, 18, 24, 25, 28

Odťah spalín je určený pre plynové kondenzačné kotly s maximálnou teplotou spalín 120 °C v pretlakovej alebo podtlakovej prevádzke. Na odvod spalín sa ako materiál používa polypropylén, ktorý sa vyznačuje odolnosťou voči vlhkému prostrediu a dlhou životnosťou. Systém odťahu spalín  v tomto prevedení vedie spaliny vnútorné polypropylénovou trubkou ø 60 mm a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø 100 mm.

Maximálne dĺžky odťahov spalín

Typ kotla H V
THERM 14 KDN, KDZN, KDZN 5 6 6
THERM 18 KD, KDZ, KDZ 5 7 6
THERM 24 KDN, KDCN, KDZN, KDZN 5 6 6
THERM 25 KD, KDC, KDZ, KDZ 5 7 6
THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A 3 2,7
Uloženie odťahu spalín: H - horizontálne V - vertikálne

Príklady inštalácie systému oddymenia Ø 60/100

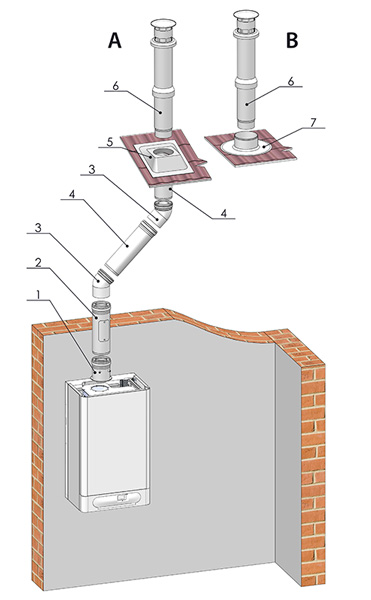

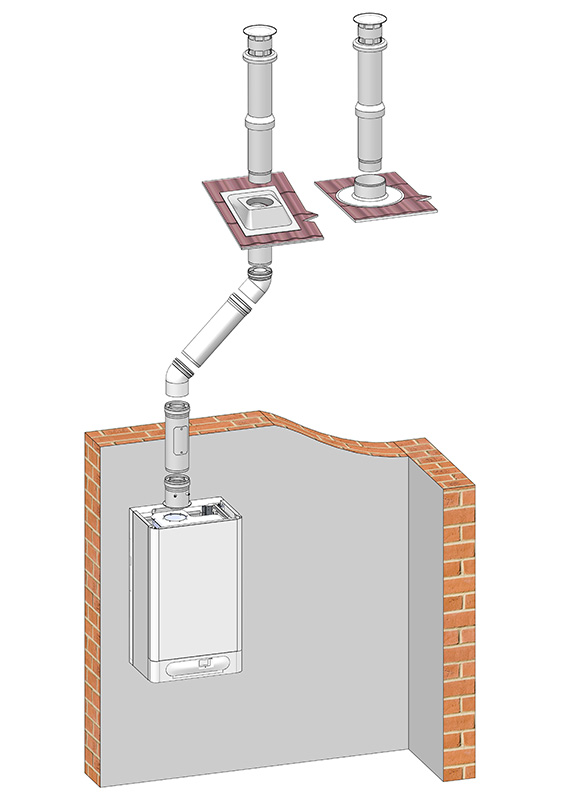

Vertikálne odťah spalín

A - inštalácia na šikmej streche

B - inštalácia na plochej streche

  Názov položky Obj. číslo
1 Příruba ø 60/100 s měřícími místy 24673
2 Vsuvka s kontrolním otvorem ø 60/100 213835
3 Koleno souosé ø 60/100, 45° 26140
4 Trubka souosá prodlužovací ø 60/100 - 0,5 m
Trubka souosá prodlužovací ø 60/100 - 1,0 m
29596
29597
5 Průchodka střechou šikmá, otvor ø 125 mm 28014
6 Komínek vertikální ø 60/100 211253
7 Průchodka střechou rovná, otvor ø 125 mm 20363
8 Koleno ø 60/100, 90° s kontrolním otvorem 212756
9 Koleno ø 60/100, 90° s přírubou a měřícími místy 27216
10 Výdušná trubka ø 60/100 horizontální 24677
  Koleno souosé ø 60/100, 90° 26653
  Příruba z ø 60/100 na 80 mm výdech - sání z místnosti 27471

System odťahu spalín pre kondenzačné kotly Ø 60/100 - vertikálne

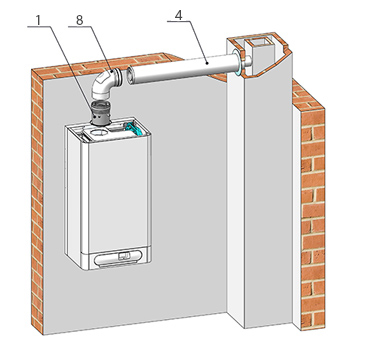

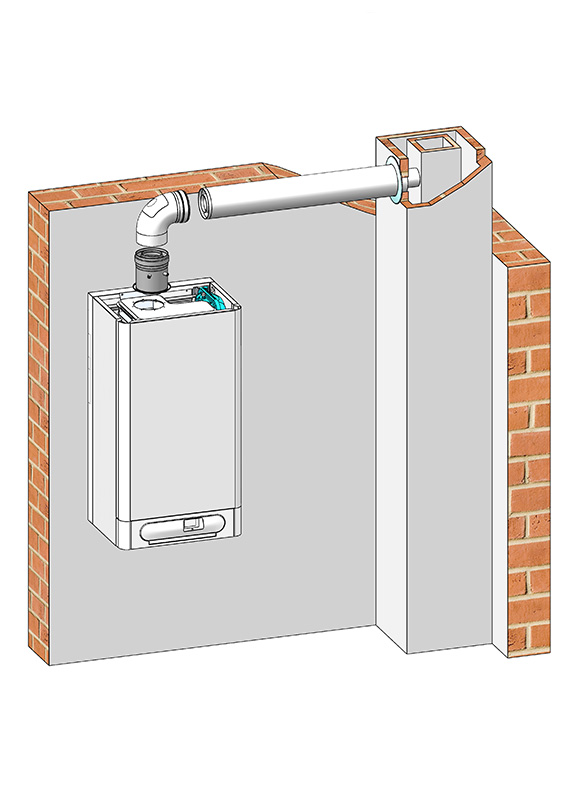

Horizontálne odťah spalín do komína

System odťahu spalín pre kondenzačné kotly Ø 60/100 - horizontálne do komína

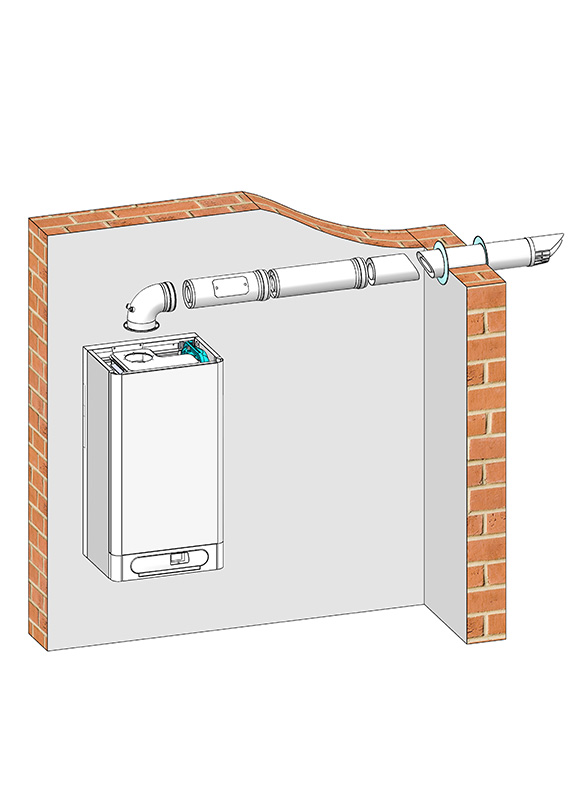

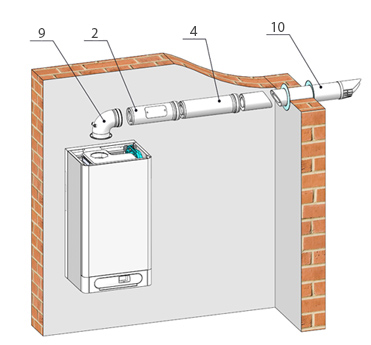

Horizontálne odťah spalín na fasádu

System odťahu spalín pre kondenzačné kotly Ø 60/100 - horizontálne na fasádu
