Systém odťahu Ø 80/125

Určenie: Kondenzačné kotly
Pre radu kotlov: THERM 14, 18, 24, 25, 28, 45

Odťah spalín je určený pre plynové kondenzačné kotly s maximálnou teplotou spalín 120 °C v pretlakovej alebo podtlakovej prevádzke. Na odvod spalín sa ako materiál používa polypropylén, ktorý sa vyznačuje odolnosťou voči vlhkému prostrediu a dlhou životnosťou. Systém odťahu spalín v tomto prevedení vedie spaliny vnútorné polypropylénovou trubkou ø 80 mm a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø 125 mm.

Maximálne dĺžky odťahov spalín

Typ kotla H V
THERM 14 KDN, KDZN, KDZN 5 11 11
THERM 18 KD, KDZ, KDZ 5 14 14
THERM 24 KDN, KDCN, KDZN, KDZN 5 11 11
THERM 25 KD, KDC, KDZ, KDZ 5 14 14
THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A 14 14
THERM 45 KD.A 5 (10, 15)* 5 (10, 15)*
Uloženie odťahu spalín: H - horizontálne V - vertikálne
* Pri predĺžení odťahu na 10 m je nutné počítať s obmedzením max. výkonu kotla o 2 kW, pri predĺžení na 15 m o ďalšie 2 kW!

Príklady inštalácie systému oddymenia Ø 80/125

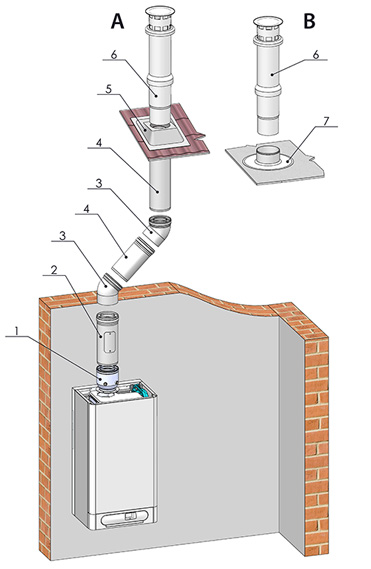

Vertikálne odťah spalín

A - inštalácia na šikmej streche

B - inštalácia na plochej streche

  Názov položky Obj. číslo
1 Redukční příruba z ø 60/100 na ø 80/125 s měřícími místy, pro 14, 17 a 28 KD... 24678
1 Redukční příruba z ø 80/105 na ø 80/125 s měřícími místy, pro 45 KD.A 27468
2 Vsuvka s kontrolním otvorem ø 80/125 211265
3 Koleno souosé ø 80/125, 45° 26432
4 Trubka souosá prodlužovací ø 80/125 - 0,5 m
Trubka souosá prodlužovací ø 80/125 - 1,0 m
24675
27004
5 Průchodka střechou šikmá, otvor ø 125 mm 28014
6 Komínek vertikální ø 80/125 211255
7 Průchodka střechou rovná, otvor ø 125 mm 20363
8 Koleno ø 80/125, 90° s kontrolním otvorem 27648
9 Trubka sání - výdech ø 80/125, 1 m 27003
  Koleno souosé ø 80/125, 90° 24676

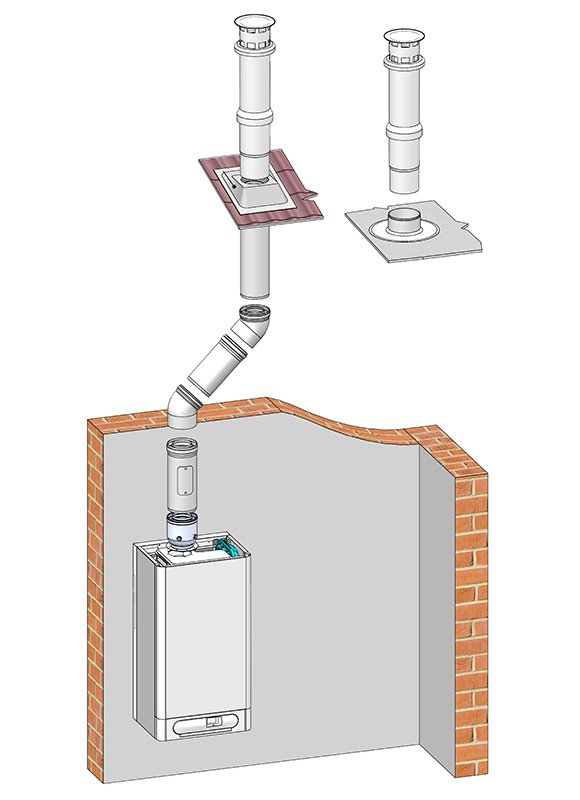

System odťahu spalín pre kondenzačné kotly Ø 80/125 - vertikálne

Horizontálne odťah spalín do komína

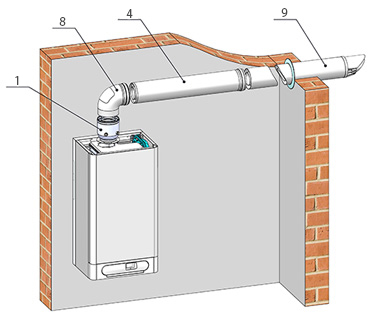

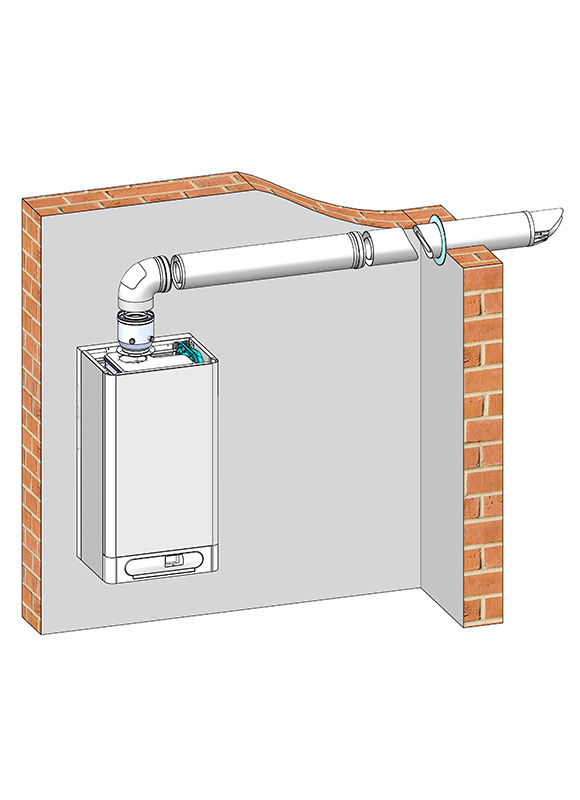

System odťahu spalín pre kondenzačné kotly Ø 80/125 - horizontálne na fasádu
