Odťahy spalín

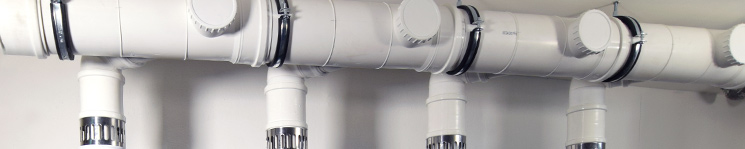

Každý plynový kotol musí byť osadený odťahom spalín, čiže oddymením. Firma Thermona dodáva systémy oddymenia v niekoľkých typových prevedeniach. V prevedení koaxiálnym, kde sa používa priemer 100 mm alebo 125 mm pre vonkajšiu saciu rúrku a priemer 60 mm alebo 80 mm pre výdychovú vnútornú rúrku a v prevedení oddelenom 2 x Ø 80 mm. Odvod spalín kondenzačných kotlov zapojených do kaskády je možné riešiť buď samostatnými koaxiálnymi odvody, alebo využiť možnosť združených odvodov spalín.

Maximálne dĺžky odťahov spalín kondenzačných kotlov

Spotrebič Ø 60/100 Ø 80/125 2 x Ø 80
H V H V H, V
THERM 14 KDN, KDZN, KDZN 5 6 6 11 11 2 x 11
THERM 18 KD, KDZ, KDZ 5 7 6 14 14 2 x 15
THERM 24 KDN, KDCN, KDZN, KDZN 5 6 6 11 11 2 x 11
THERM 25 KD, KDC, KDZ, KDZ 5 7 6 14 14 2 x 15
THERM 28 KD.A, KDC.A, KDZ.A, KDZ5.A, KDZ10.A 3 2,7 14 14 2 x 12
THERM 45 KD.A - - 5* 5* 2 x 5
Uloženie odťahu spalín: H - horizontálne V - vertikálne
Podľa použitia typu kolená v systéme odvodu spalín je nutné počítať so skrátením maximálnej dĺžky odťahu - pri použití 90° kolena o 0,75 m a 45° kolená o 0,50 m.
* Pri predĺžení odťahu na 10 m je nutné počítať s obmedzením max. výkonu kotla o 2 kW, pri predĺžení na 15 m o ďalšie 2 kW!
Systém odťahu Ø 60/100

Systém odťahu Ø 60/100

Kategória: Odťahy spalín
Určenie: Kondenzačné kotly
Pre radu kotlov: THERM 14, 18, 24, 25, 28
Systém odťahu Ø 80/125

Systém odťahu Ø 80/125

Kategória: Odťahy spalín
Určenie: Kondenzačné kotly
Pre radu kotlov: THERM 14, 18, 24, 25, 28, 45

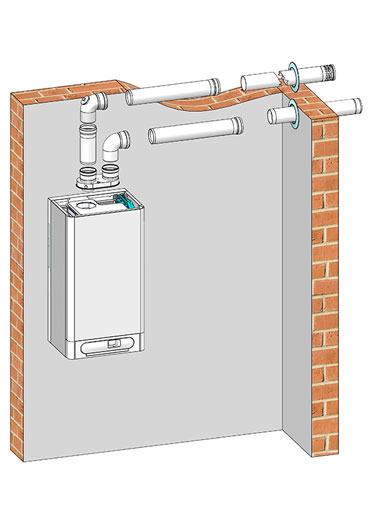

Systém odťahu 2 x Ø 80

Systém odťahu 2 x Ø 80

Kategória: Odťahy spalín
Určenie: Kondenzačné kotly
Pre radu kotlov: THERM 14, 18, 24, 25, 28, 45
Systém odťahu 2 x Ø 80

Systém odťahu 2 x Ø 80

Kategória: Odťahy spalín
Určenie: Kondenzačné kotly
Pre radu kotlov: THERM 14, 18, 24, 25, 28, 45
Systém odťahu 2 x Ø 80

Systém odťahu 2 x Ø 80

Kategória: Odťahy spalín
Určenie: Kondenzačné kotly
Pre radu kotlov: THERM 14, 18, 24, 25, 28, 45
Systém odťahu 2 x Ø 80

Systém odťahu 2 x Ø 80

Kategória: Odťahy spalín
Určenie: Kondenzačné kotly
Pre radu kotlov: THERM 14, 18, 24, 25, 28, 45
